Tutorial FEM-AGENT (I): del ensayo de indentación al ajuste de material, paso a paso desde la interfaz

Verificación del ajuste de material con FEM-AGENT

FEM-AGENT combina herramientas de programación, simulación y optimización con una capa de inteligencia artificial. En este primer tutorial nos centramos en la plataforma de simulación y la usamos de principio a fin, sin IA, con un caso real: caracterizar un material a partir de un ensayo de indentación esférica.

El objetivo es partir de una curva experimental carga-profundidad y obtener los parámetros del material que la reproducen. Por el camino veremos el modelado, el cálculo paramétrico, los modelos subrogados y la optimización. En el próximo tutorial haremos exactamente lo mismo, pero dándole las instrucciones a un asistente de IA en lenguaje natural.

1. Crear el proyecto

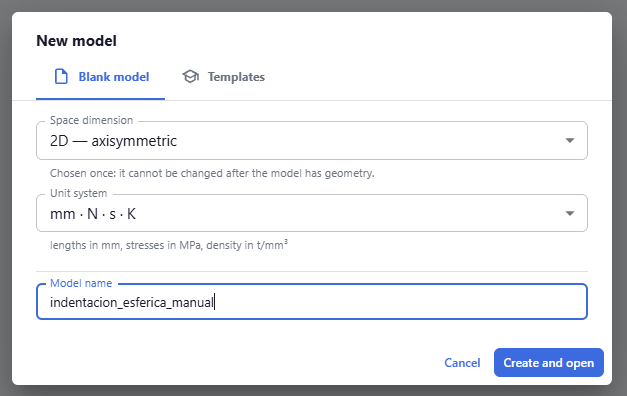

Empezamos creando un proyecto nuevo desde la pantalla inicial.

Crear proyecto nuevo en FEM-AGENT

2. Geometría axisimétrica

El ensayo tiene simetría de revolución, así que basta con un modelo axisimétrico 2D:

  • Probeta rectangular de 10 × 5 mm, con la herramienta Rectángulo.
  • Indentador esférico de radio 2 mm, con la herramienta Sector circular. En un modelo axisimétrico solo hace falta el perfil del indentador en la sección meridiana.

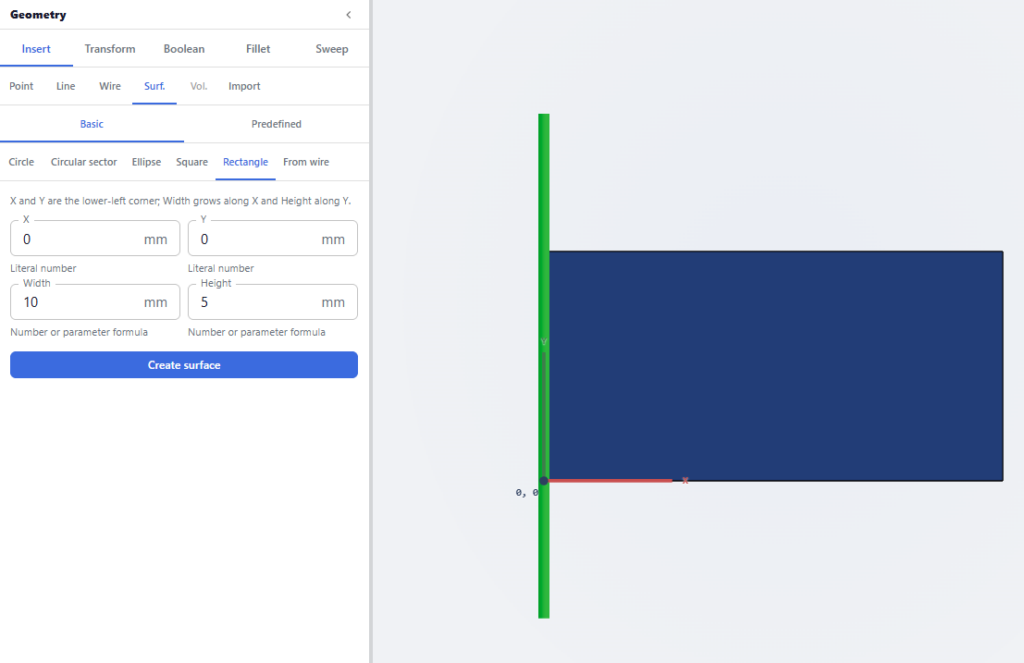

Geometría axisimétrica de probeta e indentador esférico-1

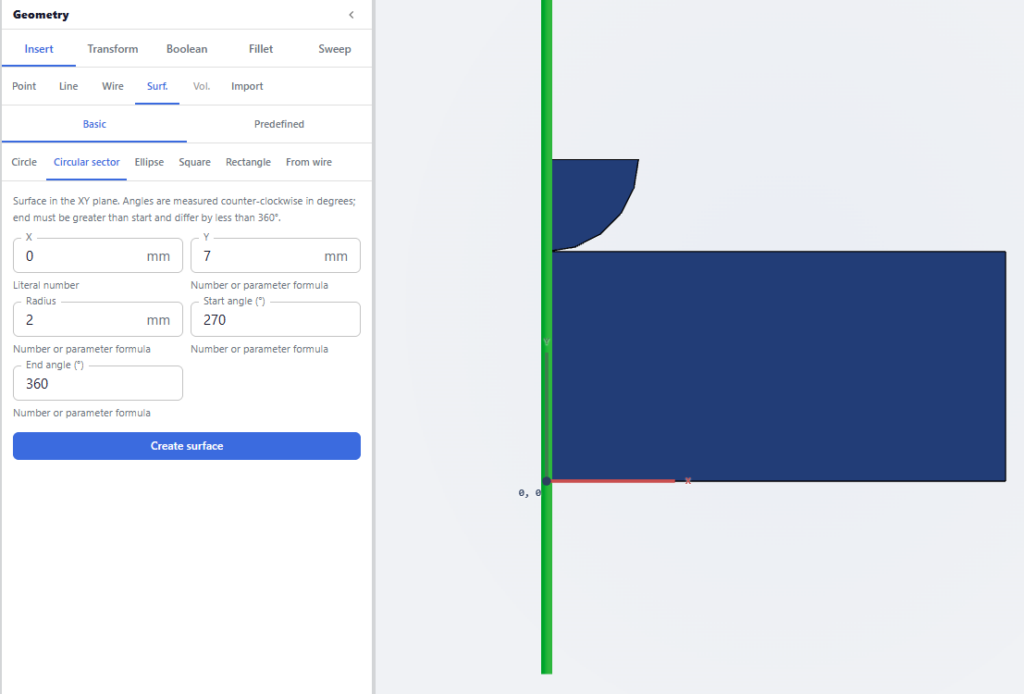

Geometría axisimétrica de probeta e indentador esférico-2

3. Mallado

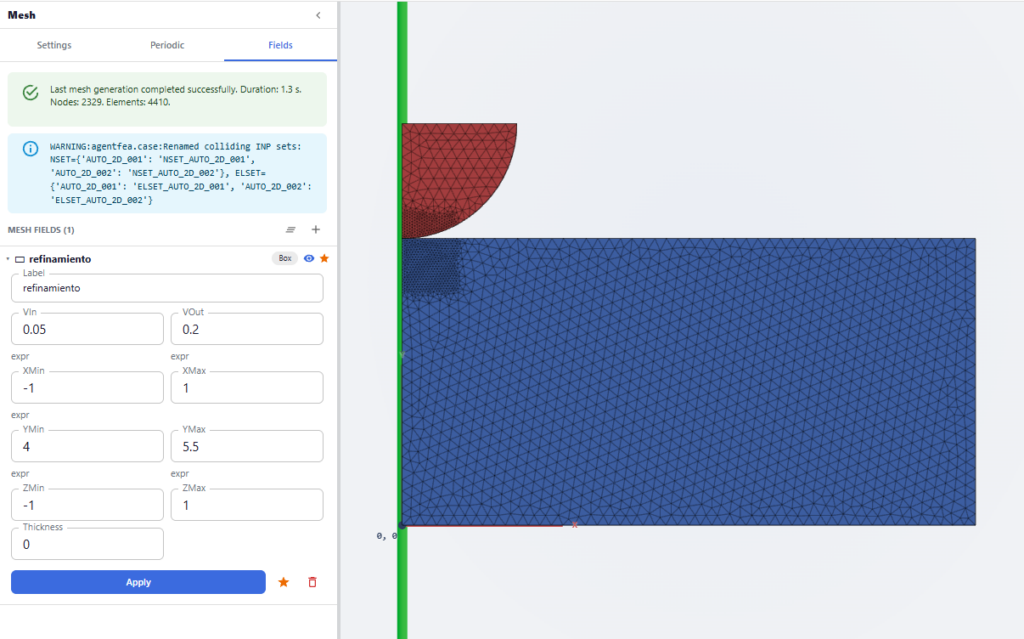

Con la herramienta Fields refinamos la malla en la zona de contacto, que es donde aparecen los mayores gradientes de tensión y deformación. Así ponemos elementos donde importan y no en el resto del modelo.

Malla refinada en la zona de contacto

4. Materiales

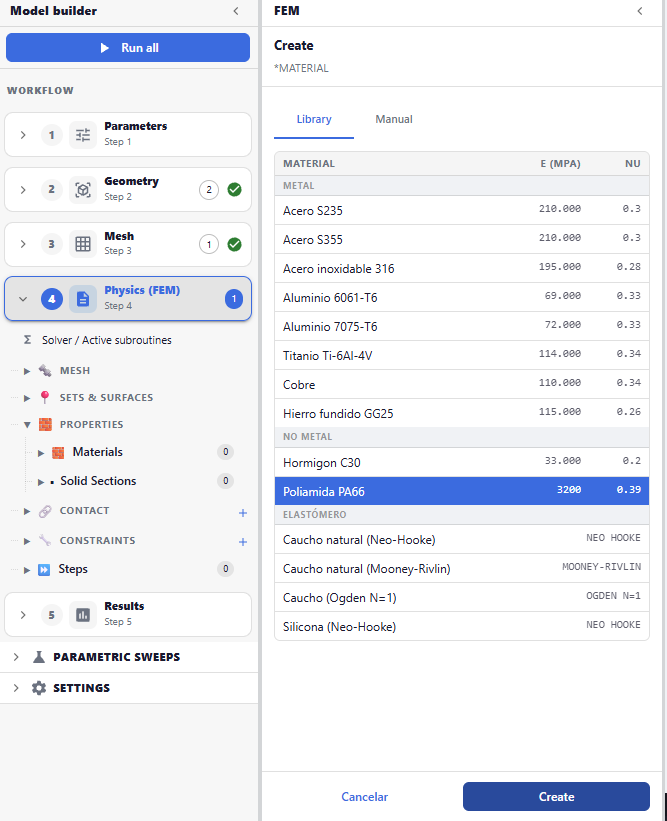

Definimos los dos materiales, poliamida PA66 para la probeta y acero para el indentador, y los asignamos a sus secciones.

Definición de materiales PA66 y acero

5. Contacto

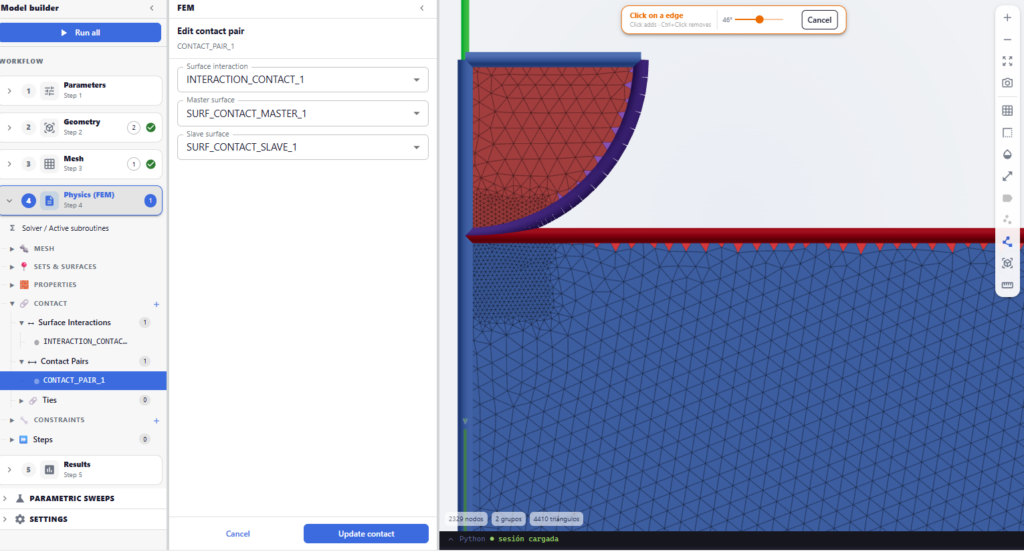

Seleccionamos las caras que van a tocarse y definimos una superficie master y otra slave. Como master conviene usar la superficie más rígida, aquí el indentador de acero frente a la probeta de PA66.

Contacto master-slave entre indentador y probeta

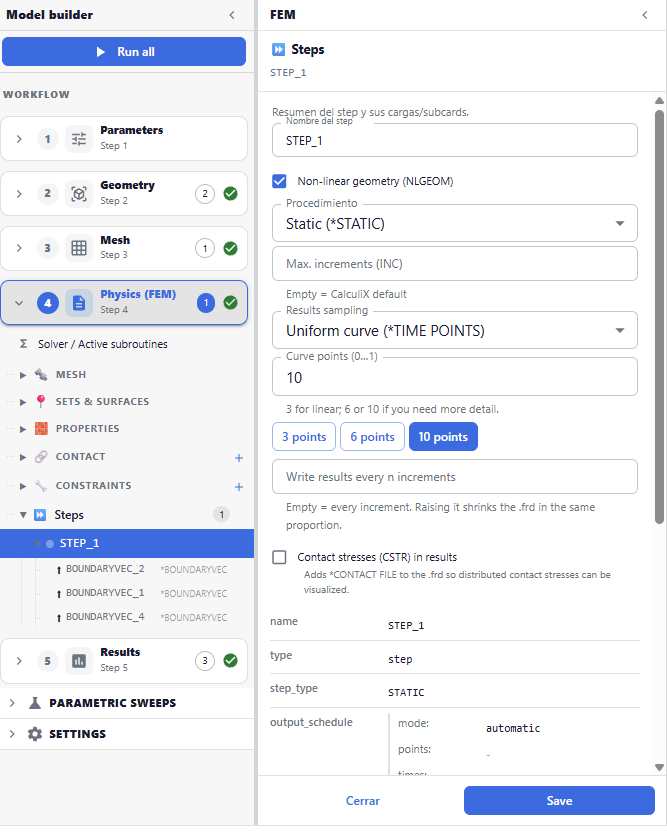

6. Step de cálculo y condiciones de contorno

Creamos un Step STATIC y pedimos que se guarden resultados en 10 instantes, para obtener una curva continua. Las condiciones de contorno son:

  • desplazamiento vertical restringido en la base de la probeta;
  • desplazamiento horizontal restringido en el eje de simetría;
  • desplazamiento vertical de −0,1 mm impuesto en la cara superior del indentador.
Step estático y condiciones de contorno-1

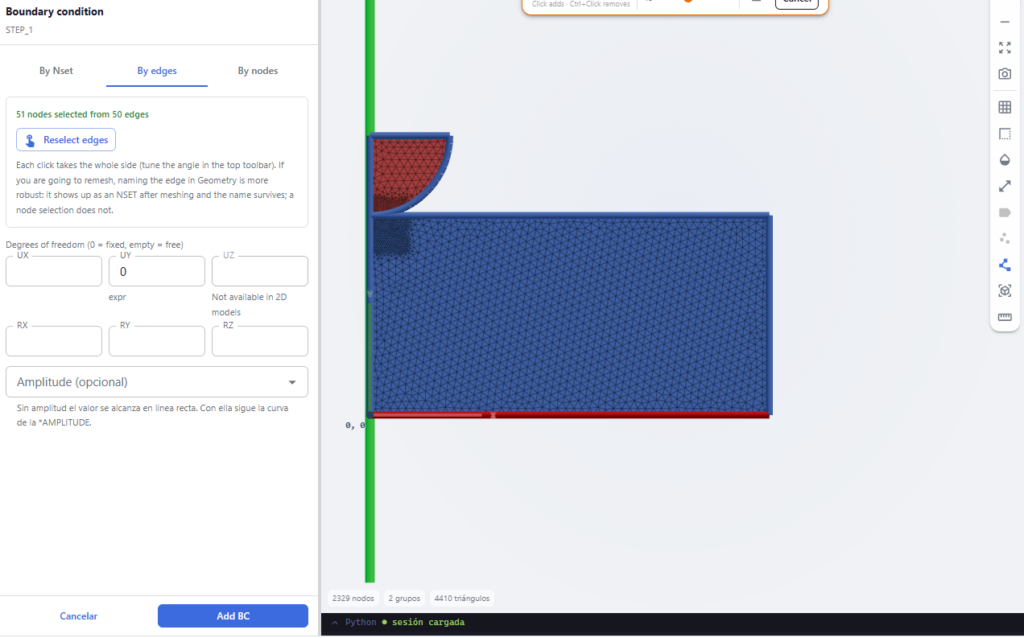

Step estático y condiciones de contorno-2

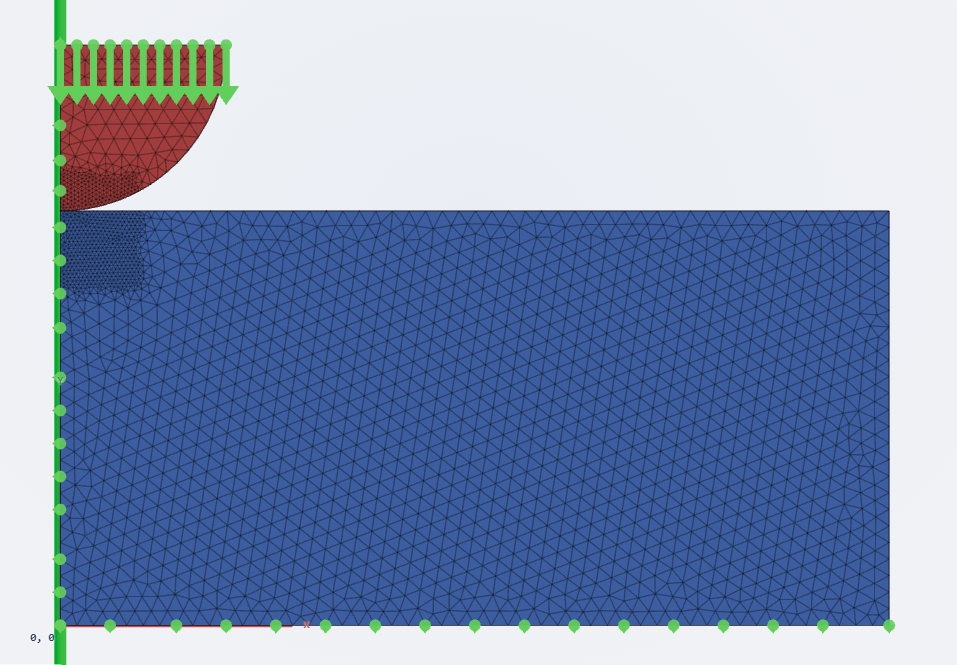

Step estático y condiciones de contorno-3

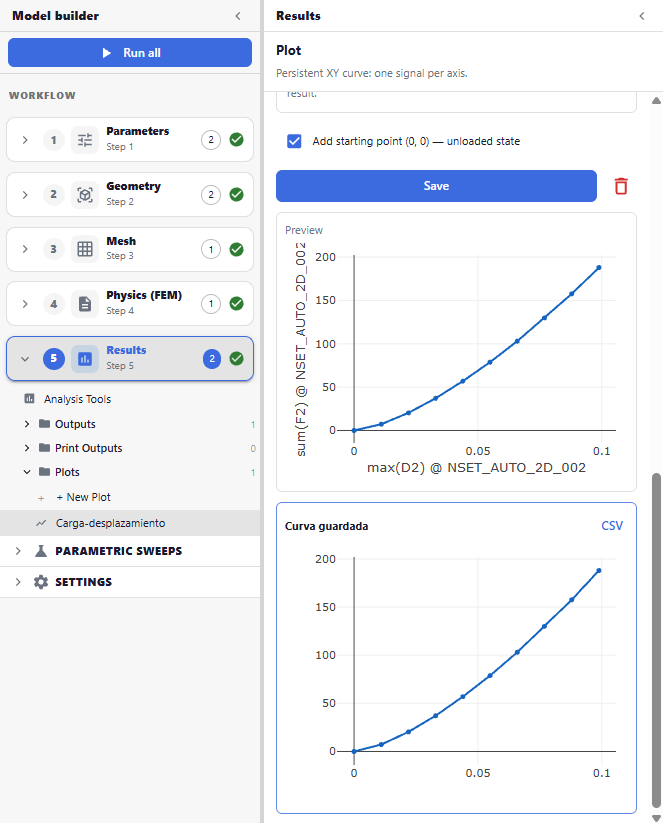

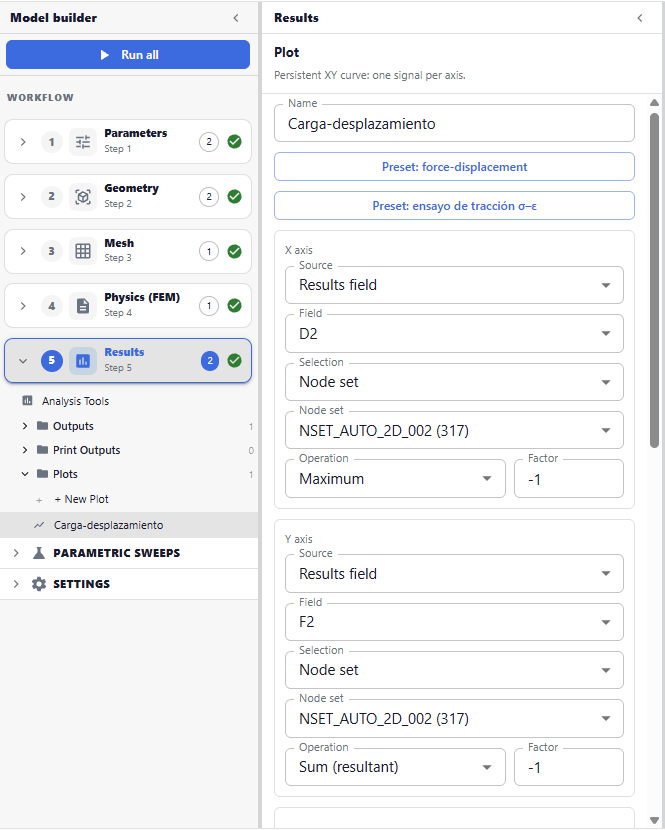

7. Ejecutar y dibujar la curva carga-profundidad

Lanzamos el cálculo y abrimos Plots:

  • Eje X: campo D2 (desplazamiento vertical) del node set del indentador, con el signo cambiado para que la profundidad salga positiva.
  • Eje Y: campo F2 (reacción vertical) del mismo node set, también con el signo adecuado.
Curva carga-profundidad de indentación-2

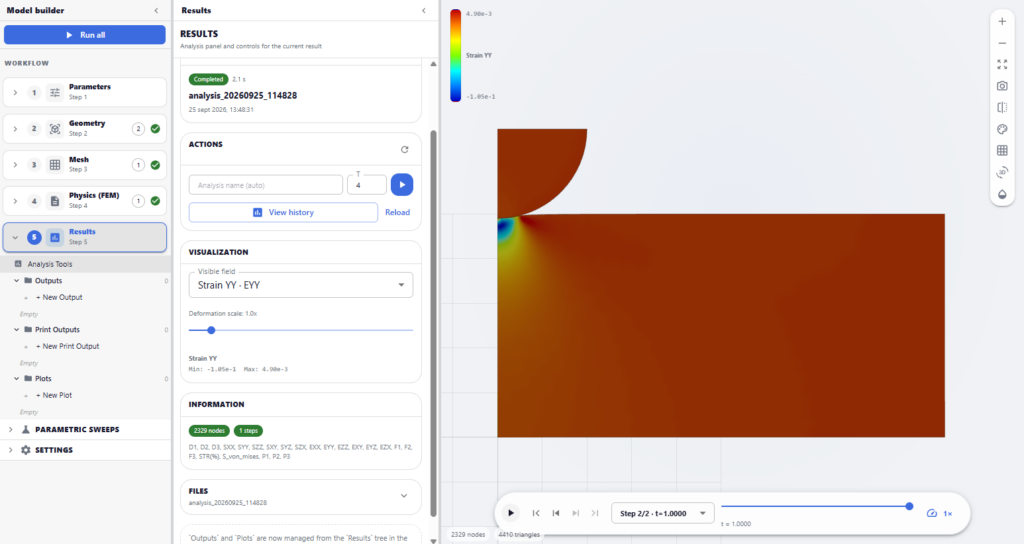

Curva carga-profundidad de indentación-1

Curva carga-profundidad de indentación-3

8. Material elastoplástico y ciclo de carga-descarga

Hasta aquí el material era elástico lineal. Para acercarnos al ensayo real lo cambiamos a elastoplástico (Ramberg-Osgood) y simulamos carga y descarga.

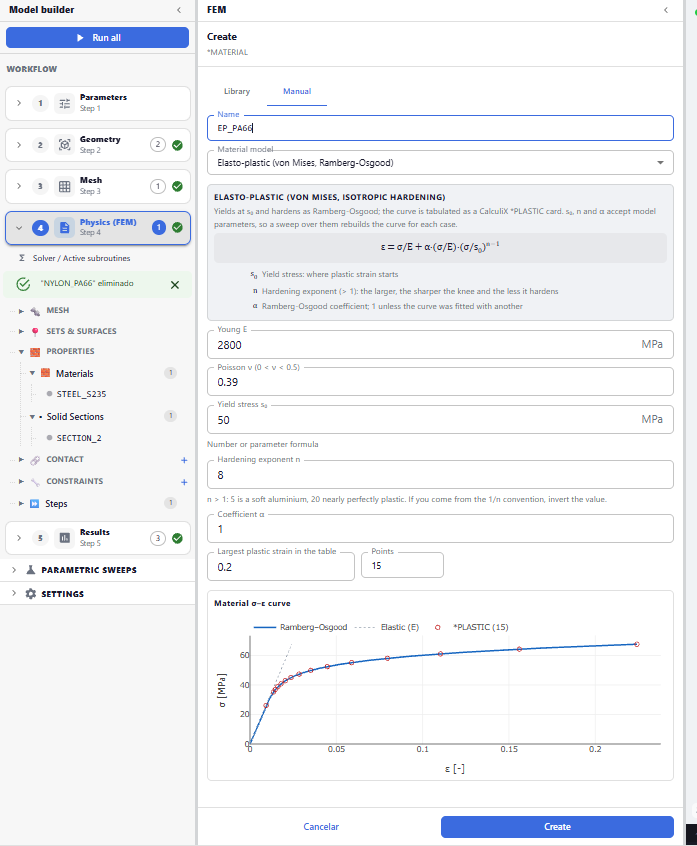

Material elastoplástico Ramberg-Osgood

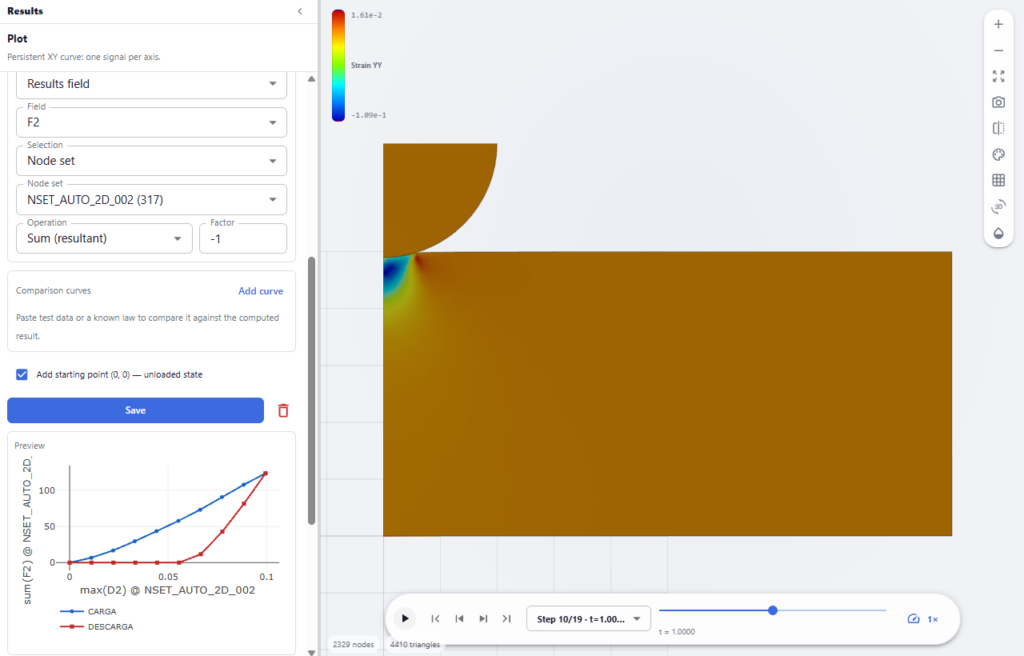

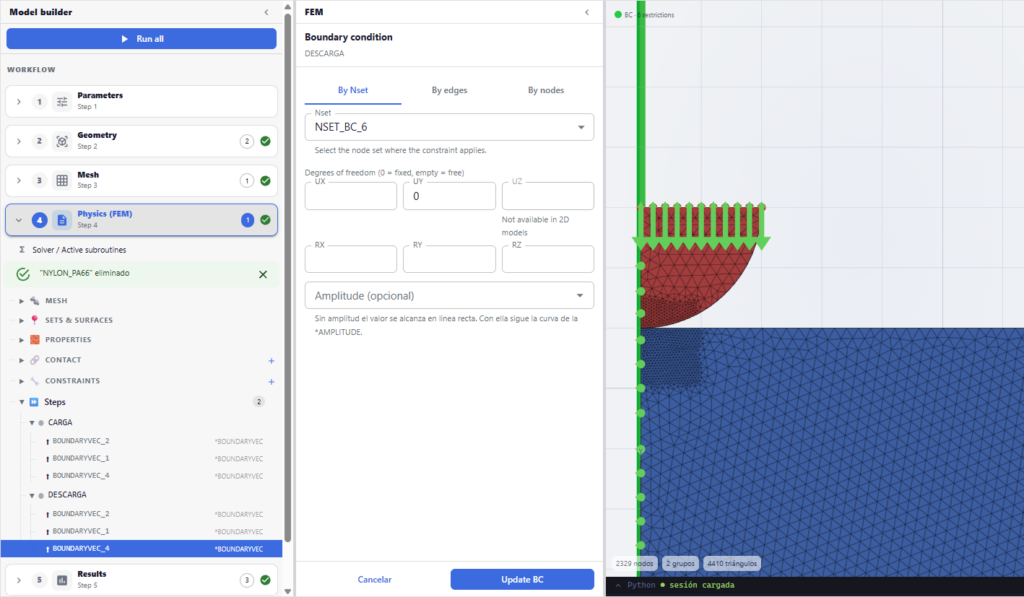

Para ello definimos dos Steps STATIC, uno de carga y otro de descarga.

Importante: el segundo step necesita las condiciones de contorno finales. En el node set del indentador hay que imponer UY = 0 para que descargue hasta la posición inicial.

Steps de carga y descarga-1

Steps de carga y descarga

9. Barrido paramétrico

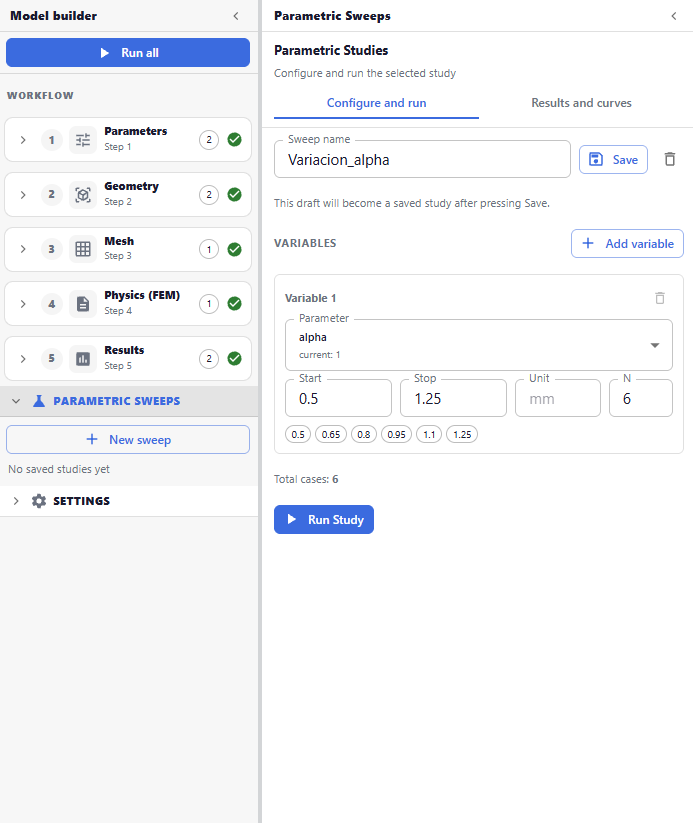

Queremos ver cómo influyen los parámetros n y alpha de Ramberg-Osgood en la curva. Para estudiar una sola variable, lo más directo es un Parametric Sweep:

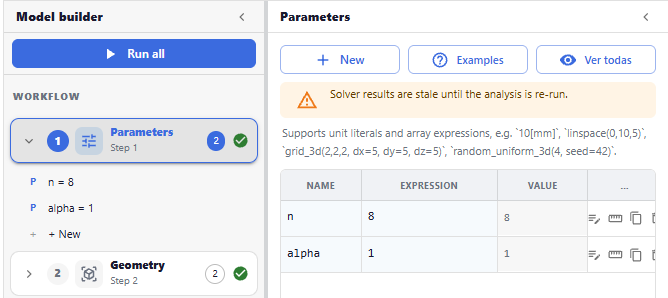

  1. Definimos la variable como parámetro del modelo y la usamos en la definición del material de la probeta.
  2. Creamos el barrido indicando el parámetro, su rango y el número de puntos.

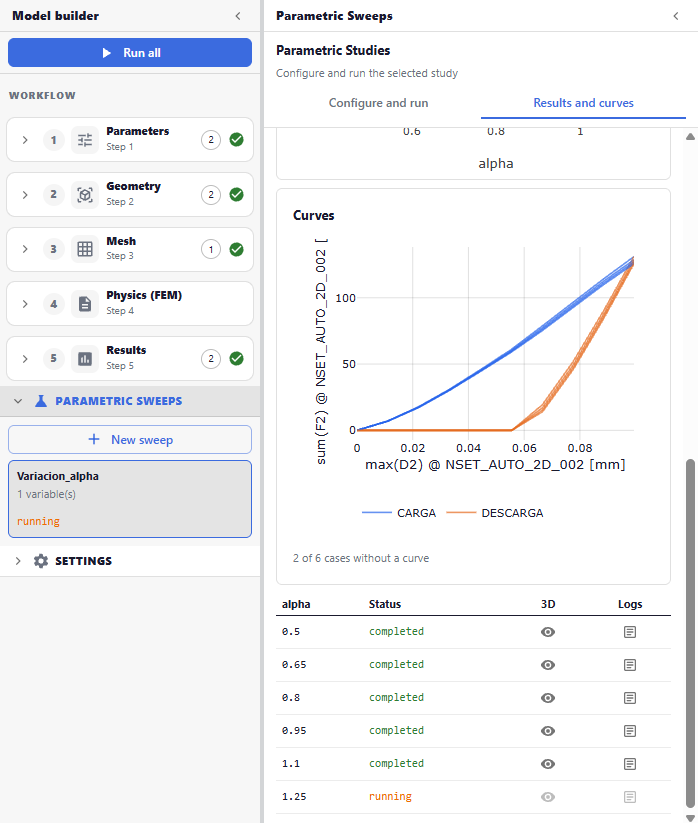

  3. Seguimos el avance en Results and curves. El estado Completed indica que la simulación ha terminado bien, y mientras corre podemos ir revisando curvas para comprobar que la respuesta es razonable.
Barrido paramétrico en FEM-AGENT-1

Barrido paramétrico en FEM-AGENT-2

Barrido paramétrico en FEM-AGENT-2

10. Modelo subrogado

Si queremos variar varios parámetros a la vez y optimizarlos, el número de simulaciones crece muy deprisa. La solución es un modelo subrogado: lanzamos una batería de simulaciones variando n y alpha y entrenamos con ellas un modelo que reproduce el cálculo de elementos finitos con un coste mucho menor.

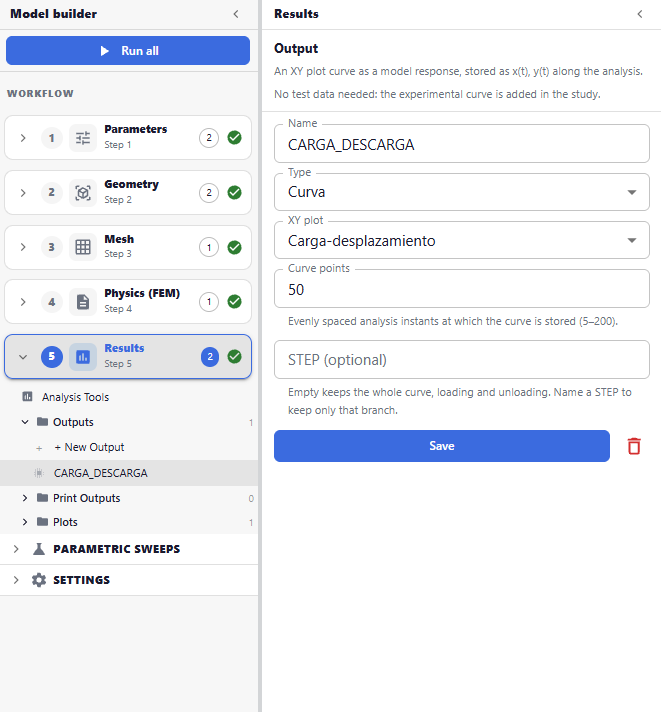

Definir la salida. En Results creamos un output de tipo Curve y elegimos la curva carga-desplazamiento. El parámetro Curve points fija con cuántos puntos se discretiza la salida. La llamamos CARGA_DESCARGA.

Definición de la curva de salida

Crear el estudio. En Studies → New Study seleccionamos el proyecto.

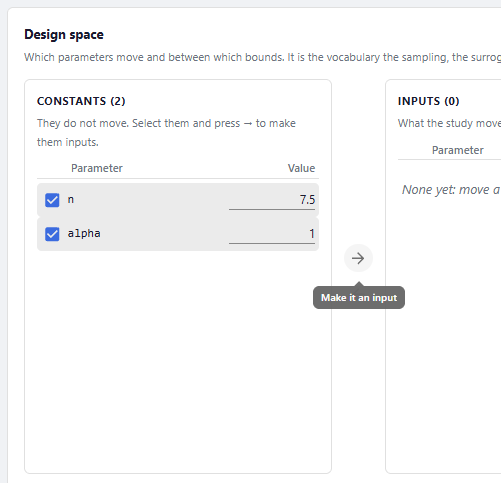

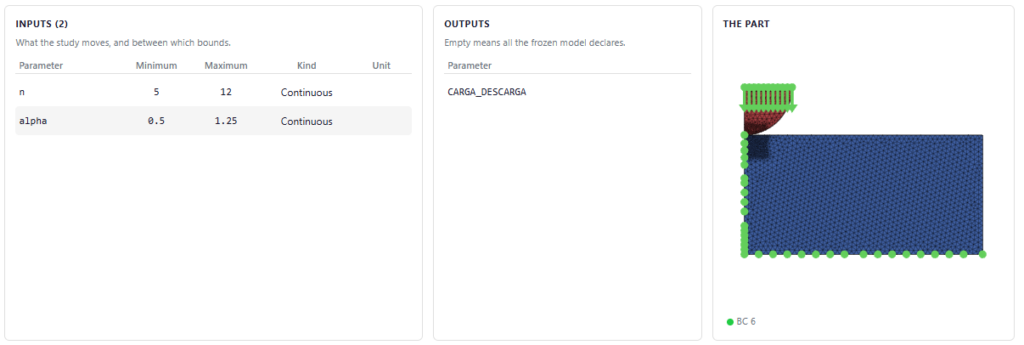

Espacio de diseño. En Edit elegimos las variables de entrada entre los parámetros del proyecto y les damos límites inferior y superior. Como salida aparece la curva que acabamos de definir.

Espacio de diseño y datos experimentales-1

Espacio de diseño y datos experimentales-2

Espacio de diseño y datos experimentales-3

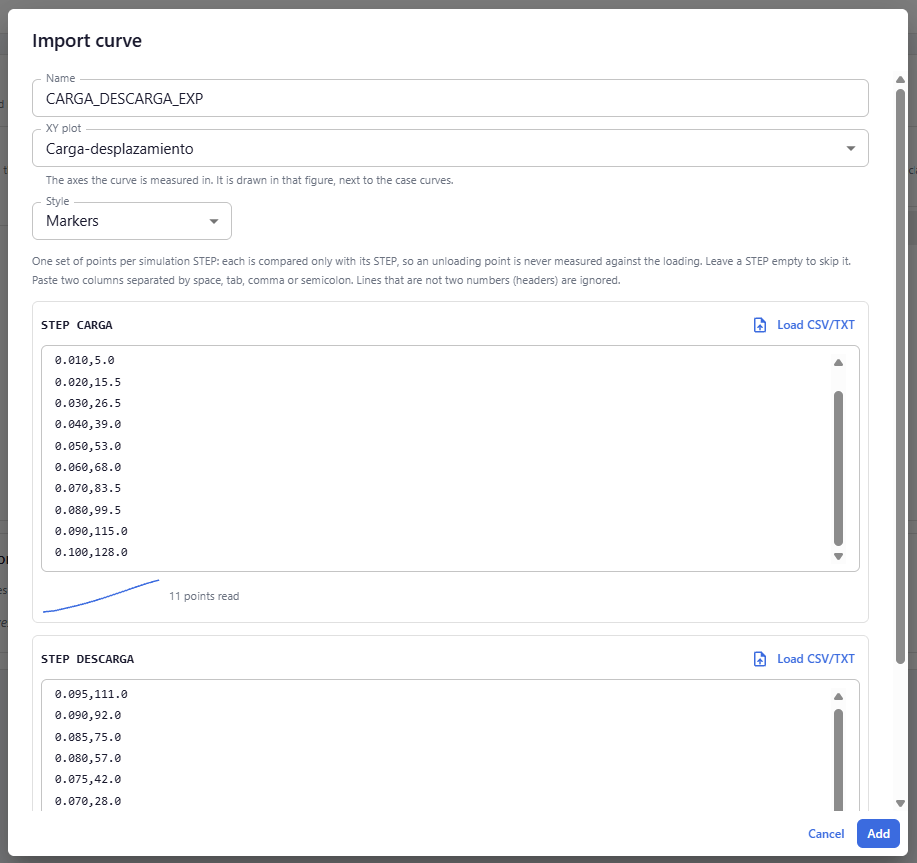

Datos experimentales. Podemos importarlos para verlos junto a las curvas simuladas y usarlos después en la optimización. Si el modelo tiene varios steps, se introducen separados por step.

Espacio de diseño y datos experimentales-4

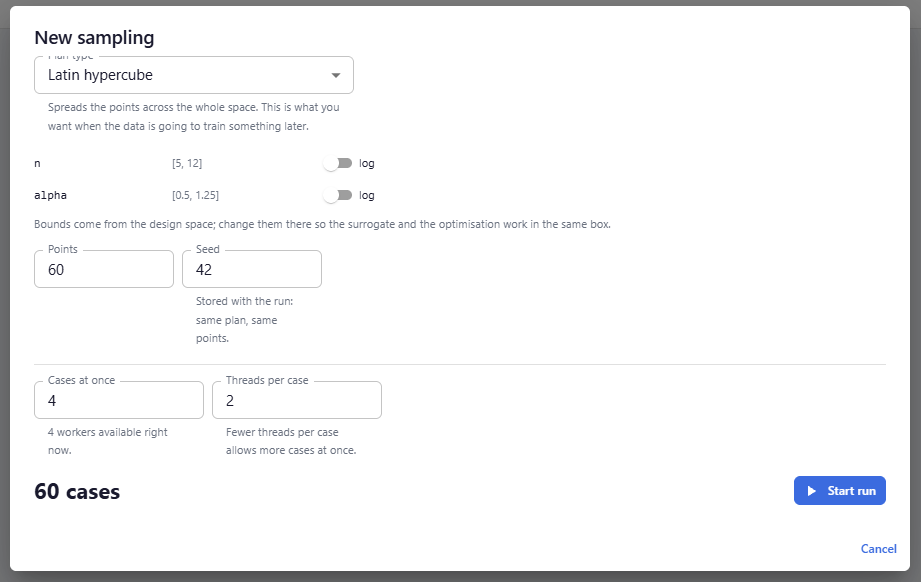

Generar los datos. Elegimos el tipo de muestreo y el número de puntos (Points). Cada punto es una simulación; cuantos más puntos, más fiable será el subrogado dentro del dominio.

Generación de la batería de simulaciones-1

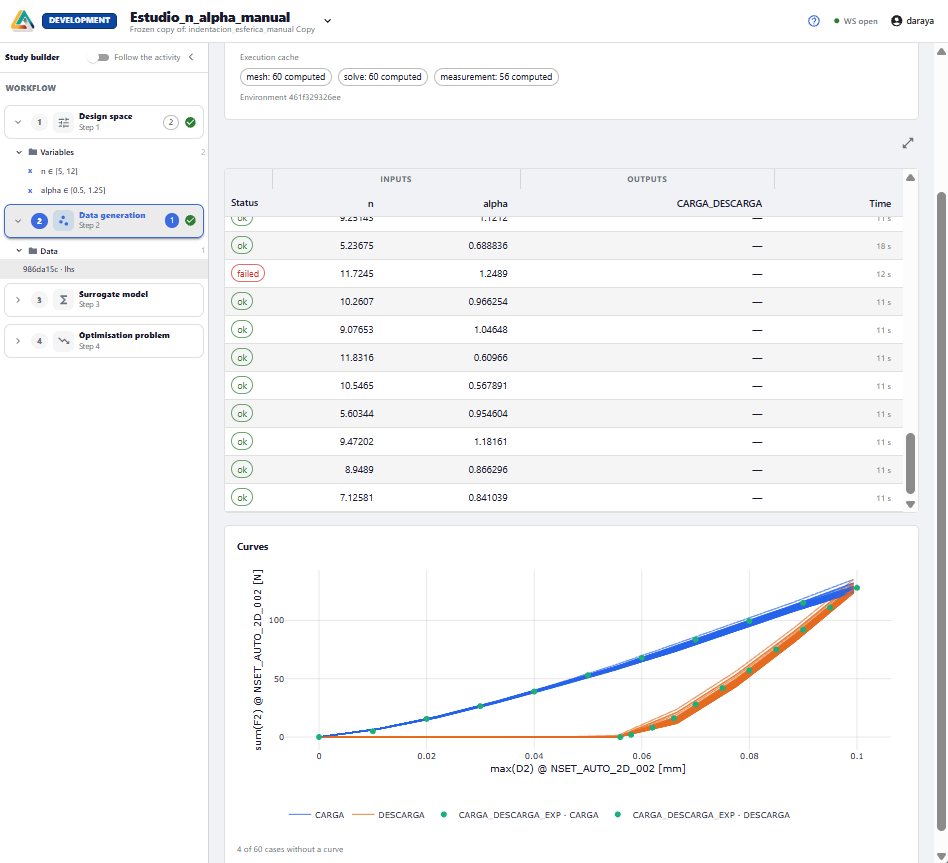

Generación de la batería de simulaciones-2

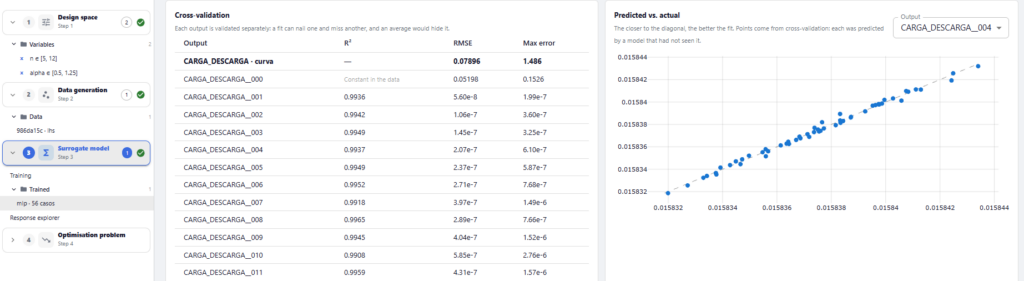

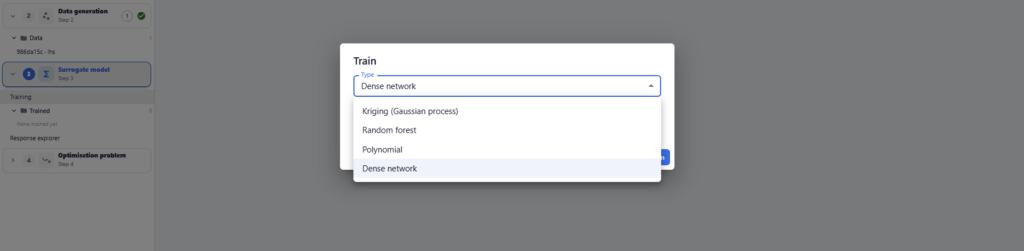

Entrenar. Elegimos el método de entrenamiento y revisamos la tabla de validación cruzada, las métricas de error y el gráfico de valores reales frente a predicciones.

Entrenamiento y validación del modelo subrogado-1

Entrenamiento y validación del modelo subrogado-2

11. Optimización: ajustar el material al ensayo

Con el subrogado listo buscamos los valores de n y alpha que mejor reproducen la curva experimental CARGA_DESCARGA_EXP.

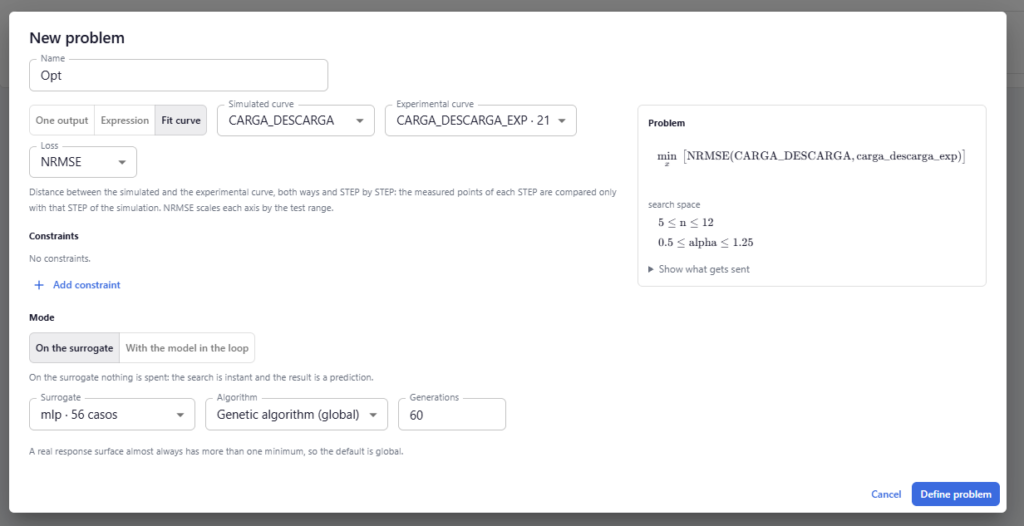

Al crear el problema de optimización podemos minimizar o maximizar una salida, definir una expresión objetivo o ajustar una curva. Elegimos esta última opción, con la curva del subrogado (CARGA_DESCARGA) frente a la experimental. En las opciones avanzadas se pueden cambiar la función de pérdida y el algoritmo, o añadir restricciones.

Optimización por ajuste de curva

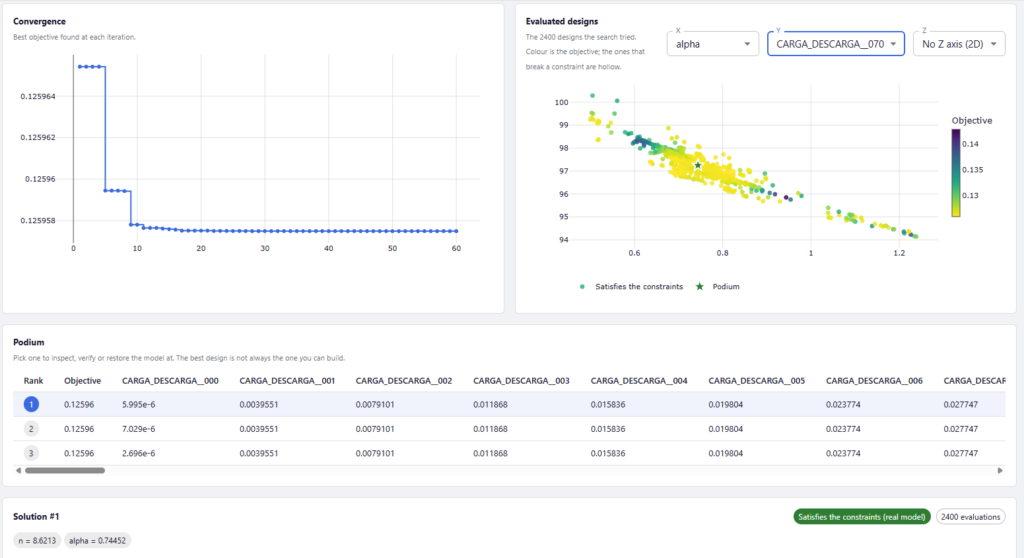

Tras unas 2.400 evaluaciones sobre el subrogado, el resultado es n = 8,62 y alpha = 0,745. La plataforma muestra la convergencia, el mapa de diseños evaluados y los tres mejores candidatos.

Convergencia de la optimización y parámetros óptimos

12. Verificar con el modelo real

El subrogado es una aproximación, así que el último paso es comprobarlo. El botón Verify solution #1 with the real model lanza una simulación de elementos finitos con los parámetros óptimos y la compara con los datos experimentales.

Verificación con el modelo de elementos finitos

Por último, Restore model at the optimum guarda el proyecto con los parámetros óptimos, listo para seguir trabajando.

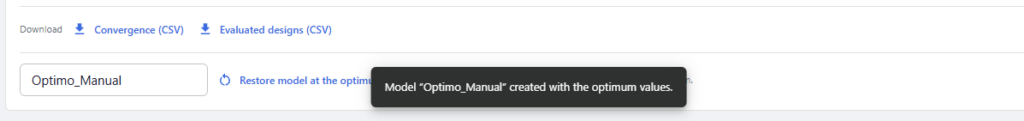

Restaurar el modelo en el óptimo

Resumen

En un solo entorno hemos pasado de un ensayo de laboratorio a un material calibrado: geometría → malla → contacto → cálculo → barrido paramétrico → modelo subrogado → optimización → verificación. Todo con CalculiX como solver y sin escribir una línea de código ni usar IA.

En el próximo tutorial repetimos el mismo caso hablándole a FEM-AGENT en lenguaje natural.
